SOLA-TECS 太科水动力C系统 光伏发电清洗设备

产品概述
规格参数
具体介绍

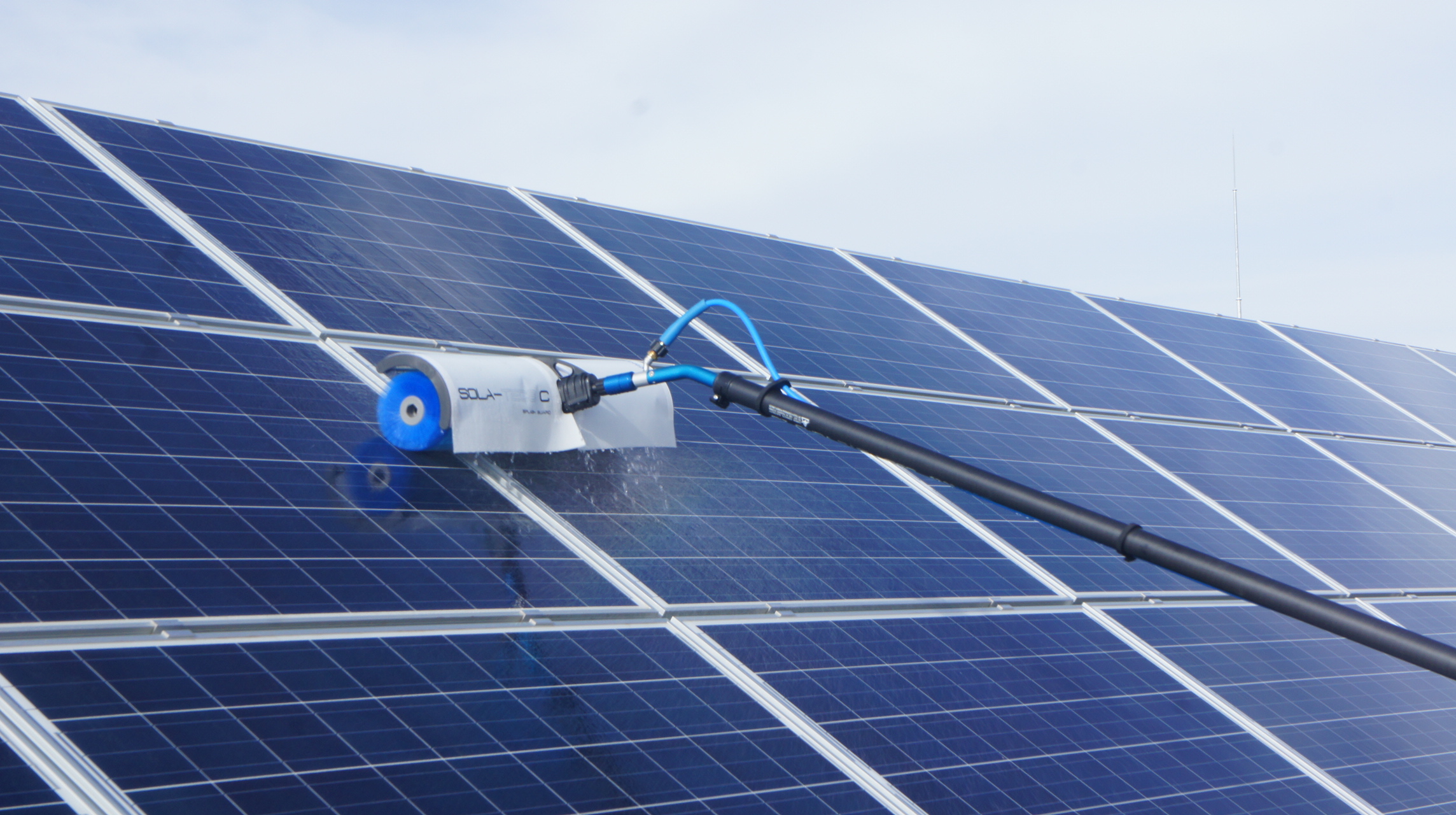

         Sola-Tecs C太阳能电池板清洗系统,由德国科林德(Cleantecs GmbH)公司联合诺迈新能源科技(北京)有限公司共同推出的太阳能光伏电站光伏组件专业清洗设备,该系统专门针对地面光伏电站和分布式光伏电站太阳能光伏组件的专业清洗定制生产。系统纯机械原理设计,刷体内部没有电机,由高压清洗机针孔喷头驱动行星齿轮箱减速机系统,系统带动两端传动轴边旋转,边从轴两侧的多个固定喷孔喷出高压水流,轴上套清洗滚筒刷高速旋转,边旋转,边清洗。该设计有别于电动滚刷,只在滚刷的顶部设置外接喷孔,通过将水喷洒在刷毛上边旋转边清洗,可以高效的提升清洗的效率。同时针孔设计更省水,刷子内少金属件的设计,可以减少滚刷高速旋转时时产生的震荡对光伏板带来的隐裂,有效提升光伏组件寿命。
        清洗系统由超高压水驱动刷子转动清洗,每小时可清洗500-1000平方米电池板。100-160bar高压水流驱动刷子,转速700转/分钟,耗水5升/分钟。刷子长度有42公分、62公分、82公分、102公分,在100-160bar水压驱动下仅给电池板接触面带来3.5公斤的轨道压力。





        轻便,紧凑的设计使直径只有15公分的刷子实现轻松有力清洗。轻质、简易扣箍连接式碳纤维杆,使操作人员可以随意延长手持清洗半径;根据电站现场清洗需要可以配置两种连接方式:1、内部走高压水管可伸缩碳纤维杆,根据需要可以配置3.6米、5.4米、7米、10米、12米、15米长;2、多根1.8米长碳纤维杆插接连接方式,使操作人员可以自如清洗宽度较大的屋面光伏电站、地面光伏电站、大棚光伏电站、车棚光伏电站等。

        简易水处理装置,可以轻松简单处理掉水中的悬浮物,大颗粒杂质保证清洗系统及组件寿命长期使用。








SOLA-TECS

 C 600

 C 800

 C 1000

 清洗面积

 700平米/小时

 850平米/小时

 1000平米/小时

 水压

10-12MPa

10-12MPa

 10-12MPa

 重量

 3千克

 3.5千克

 4千克

 耗水量

 5/分钟

 5/分钟

 5/分钟

 刷子宽度

 620毫米

 820毫米

 1020毫米




SOLA-TECS C 系统太阳能电池板清洗系统部件:

超高压水绳:

NW 6超高压水绳长度为25/根,NW 10超高压水绳长度为 50/根。超高压水绳由特种塑胶材料制成,密封性好、耐腐蚀、耐高温、耐高压(可承受210bar压力)、延展性好;整个绳体内部由整条高强度柔韧钢丝密布缠绕,独特的制作工艺确保长期安全使用。



SOLA-LITE VCMO 1.8米碳纤维杆:

每根连接杆为100%纯碳纤维材质,长度为 1.8/根,重量为500g/根;杆体结实、不易被损坏折断。筘箍式连接扣紧设计,使用便利,可自如连接延长清洗半径;一般可以使用1根或者21.8米长碳纤维杆连接,自如清洗单排、双排竖直或者横排铺设的光伏组件,最多可以将81.8米长碳纤维杆连接在一起较远或者较高位置的电池板。



碳纤维伸缩杆:

该伸缩杆由纯碳纤维材质制成,可以允许内部25米长高压水管通过。碳纤维杆末端配有橡胶防撞缓冲护套,有效保护高压水绳和杆体免受损坏。伸缩杆有多种尺寸: 3.6米长、5.4米长、7米长、10米长、12米长以及15米长。一般情况下,多种长度规格长伸缩碳纤维杆搭配Sola-Tecs C(太科水动力C系统)或者Solar-Brush (太科水动力喷洗刷Brush)系统,适用于户用光伏电站、农光互补光伏电站,光伏大棚,渔光互补、光伏车棚等多种安装方式的光伏电站。

鹅颈连接弯头或直连接头:

设计科学,鹅颈弯头连接碳纤维杆部分一端采用清洗角度随电池板清洗方向自如细微调节,可以增强操作人清洗时操控自如性。另外一端采用六棱形高压喷头插入连接,外部拧紧塑胶帽确保刷子与碳纤维连接杆紧固连接。直连接头用于连接伸缩碳纤维杆,搭配Solar-Brush(太科水动力喷洗刷)可以用来清洗各种铺设形式高度的

系统配套防水罩:

采用简易推拉固定原理设计,操作人员可以轻易将防水罩放入固定槽。防水罩防溅水布料为超轻高细密尼龙布材质,防水效果好,粘扣式固定更容易操作。

高压驱动泵:

所有泵头采用特种黄铜材质,优质涂陶不锈钢柱塞,确保长期使用。系统配置低转速、超静音、耐用四极电机(每分钟1400转),旁路运作方式,刷子停时采用卸压旁路阀,使内部水压只有10bar。同时工作压力及流量都可精确调节。泵体规格尺寸为50cm*25cm*33cm, 重量30kg,方便搬运;

清洗刷:

该刷子由特种尼龙材质制成,柔软、轻便、耐磨、防静电。整个刷体采用科学力学原理设计,在较低水流驱动下就可以实现刷体高速转动。合理的刷体喷水结构设计,可以实现刷子在高速旋转的同时将水均匀地作用在电池板表面,从而实现轻松洁净清洗的效果。轻便紧凑的设计使直径只有15公分的刷子实现轻松有力地清洗。该清洗刷长度分为42cm62cm82cm102cm

刷子每分钟转速为700转。
